(Б-2) Автоматизована система управління проектами : Архітектурна схема оновленої інфраструктури
Інфраструктурна схема рішення «АСУП» повинна включати до свого складу наступні елементи:
<HTML><ul></HTML>
<HTML><li></HTML><HTML><ul></HTML>
<HTML><li></HTML>Сервер для зберігання резервних копій (\\10.12.14.1\spbkp).<HTML></li></HTML>
<HTML><li></HTML>Сервер SQL 2014 (DC-SP-03, 10.160.11.111) – сервер баз даних резервної (тестової) ферми.<HTML></li></HTML>
<HTML><li></HTML>Сервер SharePoint 2016 (DC-SP-04, 10.160.11.112) – сервер із встановленими компонентами SharePoint та Project Server резервної (тестової) ферми.<HTML></li></HTML>
<HTML><li></HTML>Сервер “Reverse Proxy” – сервер для надання доступу до АСУП користувачам із мережі Інтернет за допомогою технології зворотного проксі.<HTML></li></HTML>
<HTML><li></HTML>Синхронізація баз даних між основною та резервними фермами має виконуватися за допомогою технології “Log-Shipping”.<HTML></li></HTML>
<HTML><li></HTML>Зв’язок між основним сервером SharePoint (DC-SP-01) та серверами Exchange.<HTML></li></HTML><HTML></ul></HTML>
<HTML></li></HTML><HTML></ul></HTML>
Архітектура рішення та апаратне забезпечення буде оновлено в рамках проекту “Створення та супроводження внутрішнього корпоративного інформаційного Веб-порталу КМДА, 2 черга” та повністю успадкована згідно до вимог цього проекту розвитку АСУП, так як АСУП є його невід’ємною технологічною частиною (Рисунок 1 Інфраструктурна схема рішення «АСУП»).

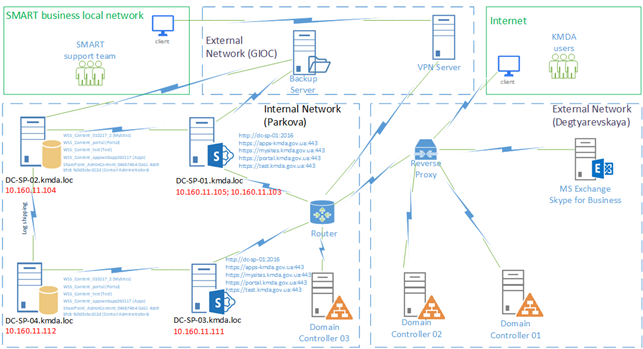

Рисунок 1. Інфраструктурна схема рішення «АСУП»
